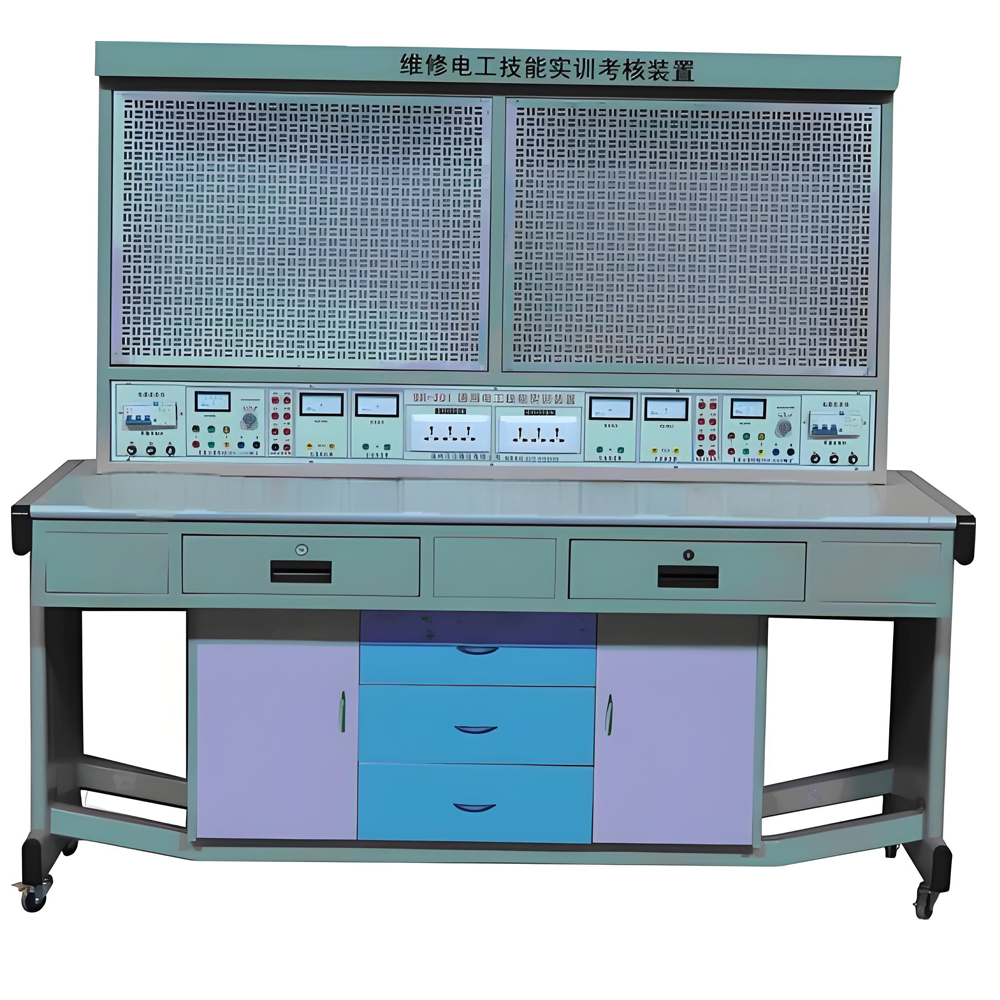

電工考核實訓裝置

電工考核實訓裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置上裝有實訓操作網板，網板采用活動結構，可取下安裝，裝上布線調試。使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗、故障分析等技能訓練的需要。，是各大中專院校職業院校實驗實訓室建設的最佳選擇。

可進行橋架、PVC管、吊燈、日光燈、開關、插座、配電箱、控制箱、各類電機、PLC、變頻器、觸摸屏的安裝、使用

技術指標及要求:

1、全鋁型材結構

2、工作電源：交流三相四線380±5%   50HZ

3、輸入功率：<1.5KVA

電源：

4、輸出交流電源：三相四線380V、單相220V，電壓電流表指示。

5、人身安全保護功能：電流型漏電保護、電壓型漏電保護、防觸電實驗導線、急停按鈕。

7、低壓交流電源:3V、6V、9V、12V、18V、24V、36V；并可輸出雙3V、6V、9V、12V、18V。

8、電源插座：提供三個多功能電源插座。

9、測量?jī)x表:指針式交流450V電壓表一只；指針式交流電流表3A一只。

★10、不銹鋼網孔板規格：60*70CM。

三、實驗器材配置（每臺配2套）

配置清單

四、實訓項目

1、照明電路安裝

2、日光燈電路安裝

3、單相電度表安裝

4、聲光控路燈電路安裝

5、觸摸延時路燈電路安裝

6、雙控樓梯燈電路安裝

7、電網過電流自動切換備用電源連接

8、接觸器點動與連續轉動電路連接

9、按鈕聯鎖的正、反轉控制電路連接

10、接觸器聯鎖電動機正、反轉電路連接

11、接觸器和按鈕雙重聯鎖、反轉控制

12、電動機定子繞組串聯電阻啟動控制電路

13、按鈕切換的Y/△啟動按鈕控制電路的連接

14、時間繼電器切換的Y/△啟動控制電路連接

15、電動機半波整流能耗制動控制電路連接

16、電動機全波整流能耗制動控制電路連接

17、電動機反接制動控制電路連接

18、電動機往返行程控制電路連接實訓

19、電動機順序啟動控制電路連接實訓

20、電動機定時轉動運轉控制電路連接實訓

21、按鈕切換的雙速電動機控制電路的連接

22、時間繼電器切換的雙速電動機控制電路連接實訓

23、普通車床控制電路連接

24、CA6140車床電氣控制電路

25、電動葫蘆電氣控制
