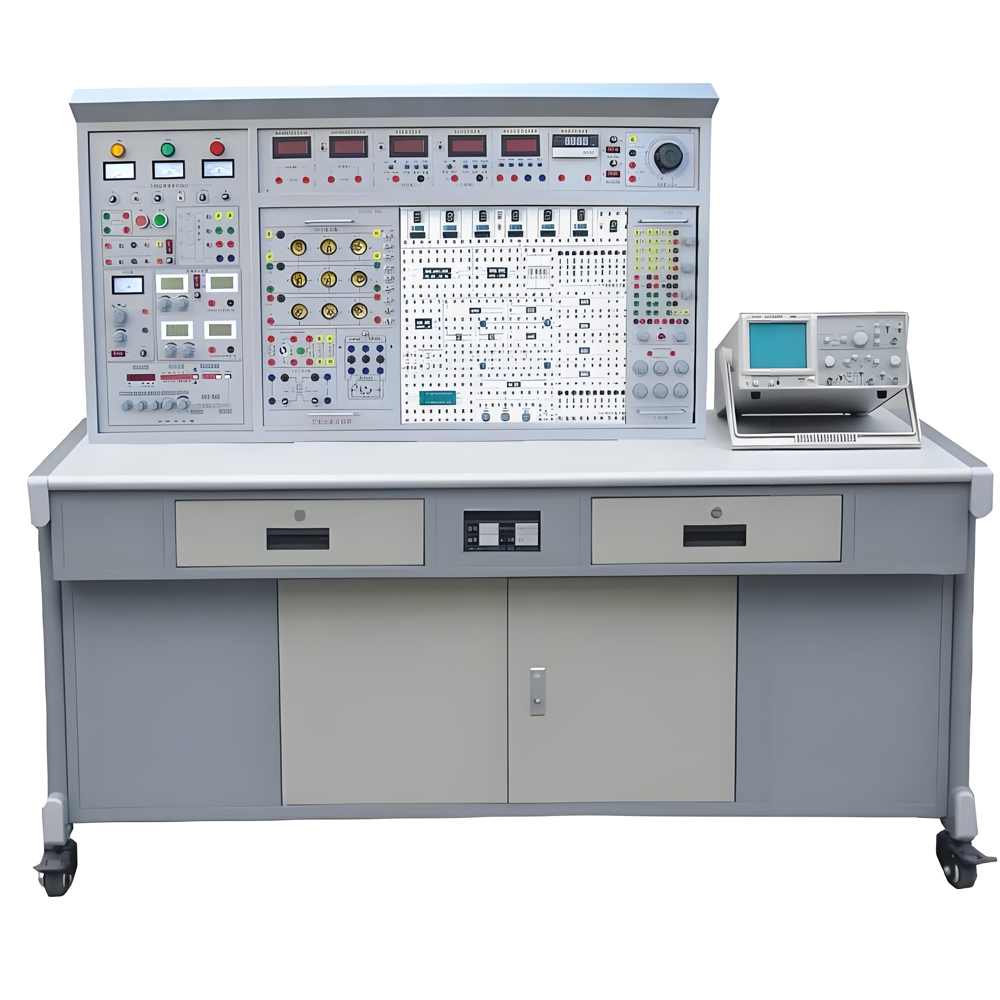

立式通用電工實驗臺

（1）、技術參數：

A、三相高壓電。

1、三相四線交流380V高壓輸出，輸出電壓時有指示燈指示。

2、具有保險和漏電開關保護（二級保護）等功能。

3、按鍵開關控制三相電壓，并有高精度數字表顯示。

4、具有單項交流220V高壓輸出。

5、具有可調的0～240V交直流高壓電源，輸出電壓有高精度的數字表顯示。

（2）、一桌為兩座（規格：1600×700×1530mm），桌面板采用25mm進口防火板（耐磨桌面）；整體桌身為鋼板結構，桌的左右各有一個全鋼吊柜，柜內存放單元掛箱；中間二個全鋼抽屜，抽屜內存放工具、儀表、導線、實驗指導書等。

    提供數顯頻率計、函數信號發生器，可以進行外測和內測。

*實驗掛箱：1-20掛箱規格：200×350mm掛箱材質高密度PVC板，具有環保無毒、耐磨等。

實訓掛箱1.二極管與三極管基本原理實驗內容（1-12項實驗）

實訓掛箱2.三極管基本放大器實驗內容（1-12實驗項）

實訓掛箱3.基本放大器實驗內容（1-12項實驗）

實訓掛箱4.正弦波振蕩器實驗內容（1-12項實驗）

實訓掛箱5.差動放大器與集成功率放大器實驗內容（1-10 項實驗）

實訓掛箱6.三極管與場效應管基本放大原理實驗內容（1-12項實驗）

實訓掛箱7.集成運算放大器實驗內容（1-12項實驗）

實訓掛箱8.整流器與穩壓電源實驗內容（1-14項實驗）

實訓掛箱9.直流電路基本原理源實驗內容（1-15項實驗）

實訓掛箱10.交流與磁電路基本原理實驗內容（1-14項實驗）

實訓掛箱11.基本定律定理實驗內容（1-14項實驗）

實訓掛箱12.門電路實驗內容（1-12項實驗）

實訓掛箱13.儲發器與編譯碼計數器實驗內容（1-10項實驗）

實訓掛箱14.計數器運放與時基電路實驗內容（1-8項實驗）

實訓掛箱15.數/模和模/數轉換器實驗內容（1-3項實驗）

實訓掛箱16.綜合實用電路實驗內容（1-11項實驗）

實訓掛箱17.綜合實驗模板（自編實驗）

實訓掛箱18.六位數顯示器實驗內容（1-3項實驗）

實訓掛箱19.儀表板

實訓掛箱20.燈頭板

（3）、實驗內容：

(1)二極管與三極管基本原理實訓掛箱

1、二極管的正向特性

2、二極管的反向特性

3、二極管的開關特性

4、二極管嵌位器

5、二極管限幅器

6、三極管輸入輸出特性

7、三極管基本放大器

8、三極管限幅器

9、恒壓源電路

10、恒流源電路

11、三極管開關特性

12、三極管實用電路

(2)三極管基本放大器實訓掛箱

1、低頻小信號放大器

2、帶負載單極小信號電壓放大

3、電壓負反饋偏置電路

4、串聯電流負反饋電路

5、串聯電壓負反饋電路

6、并聯電壓負反饋電路

7、并聯電流負反饋電路

8、射集輸出電路

9、自主射集輸出電路

10、用電阻提高發射極電位

11、用穩壓管提高發射極電位

12、用負反饋消除自激振蕩

(3)基本放大器實訓掛箱

1、單管小信號放大器

2、雙管兩級放大器

3、結型效管放大器

4、場效應管分壓式自偏壓電路

5、用電容衰減高頻電壓

6、射極跟隨器

7、差動放大器

8、長尾式差動放大器

9、差動輸入單端輸出

10、OTL互補對稱放大器

11、OTL功率放大器

12、差動輸入運算放大器

(4)正弦波振蕩器實訓掛箱

1、RC移項振蕩器

2、PC橋式振蕩器

3、電感式振蕩器

4、石英晶體振蕩器

5、電容三點式振蕩器

6、變壓器反饋式振蕩器

7、雙T選頻網絡

8、距形波振蕩器

9、鋸齒波振蕩器

10、正弦波振蕩器

11、音頻振蕩器

12、正弦波余弦波振蕩器

(5)差動放大器與集成功率放大器實訓掛箱

1、差動放大器基本電路

2、恒流源差動放大器

3、雙電源差動放大器

4、單端輸入單端輸出

5、差動輸入雙端輸出

6、恒壓源恒流源

7、三管OTL互補對稱放大器

8、四管OTL互補推挽功率放大器、

9、集成功率放大器

10、集成功率放大器

(6)三極管與場效應管基本放大原理實訓掛箱

1、二極管的伏安特性

2、電容隔直特性

3、三極管基本放大原理

4、共基極電路

5、共發射極電路

6、共集電極電路

7、分壓式電流負反饋偏置電路

8、用熱敏電阻穩定工作點

9、二極管穩定工作點

10、共源極放大電路

11、共漏極放大電路

12、共柵極放大電路

(7)集成運算放大器實訓掛箱

1、同相運算放大器

2、同相輸入保護措施

3、基本同相運算電路

4、反相運算基本電路

5、反相輸入保護措施

6、同相輸入求和運算

7、雙端輸入求和運算

8、反相輸入求和運算

9、簡單的過零比較電路

10、雙限比較電路

11、基本帶通慮波電路

12、矩形波振蕩器

(8)整流器與穩壓電源實訓掛箱

1、變壓整流濾波電路

2、橋式整流穩壓電路

3、倍壓整流電

4、三端集成穩壓

5、三端可調集成穩壓

6、電子濾波器

7、連續可調穩壓電源

8、穩壓電源軟啟動

9、阻容二極管儲發可控硅

10、電子調壓器

11、晶閘管觸發可控硅

12、具有放大環節的穩壓電源

13、并聯穩壓電源

14、串聯型開關穩壓電源

(9)直流電路基本原理實訓掛箱

1、電阻的串并聯

2、電流表工作原理

3、電壓表工作原理

4、歐姆表工作原理

5、歐姆定律

6、互易定理

7、惠斯通電橋

8、負載獲得最大功率的條件

9、燈絲的伏安特性

10、基爾霍夫第一定律

11、基爾霍夫第二定律

12、迭加定律

13、樓梯開關兩地控制論

14、電壓控制電流

15、電壓控制電壓源

(10)交流與磁電路基本原理實訓掛箱

1、串并聯電路

2、電容器的串并聯電路

3、C在交直流中的作用

4、單相交流電路

5、日光燈電路

6、電焊變壓器原理

7、變壓器空載實驗

8、變壓器有載實驗

9、交流互感器原理

10、電壓互感器原理

11、磁耦合線圈的反接

12、磁耦合線圈的順接

13、負載星形聯接

14、負載三角形連接

(11)基本定律定理實訓掛箱

1、戴維南定理

2、星形和三角形電路的等效互換

3、星形和三角形互換

4、諾頓定理

5、諧振電路

6、RC選頻網絡

7、一階RC電路的過渡過程

8、一階RL電路的過度過程

9、二階電路響應

10、RL串聯電路

11、PC串聯電路

12、RCL并聯電路

13、電感在交直流的作用

14、通電斷電自感現象

(12)門電路實訓掛箱

1、二極管“與”門電路

2、二極管“或”門電路

3、二極管“非”門電路

4、三極管與“與非門”電路

5、三極管“或非門”電路

6、三極管多諧蕩器

7、TTL“與”門

8、TTL“或”門

9、TTL“非”門

10、TTL“與非”門

11、與或非門電路

12、對稱式多諧振蕩器

13.儲發器與編譯碼計數器

(13)儲發器與編譯碼計數器實訓掛箱

1、RS儲發器

2、JK儲發器

3、D儲發器

4、8421編碼器

5、8421譯碼器

6、七段譯碼器

7、同步十進制計數器

8、加法減法計數器

9、與非門功能的測試

10、循環多諧振蕩器

(14)計數器運放與時基電路實訓掛箱

1、增減計數器

2、進位計數器

3、時基電路

4、TTL驅動CMOS

5、CMOS驅動TTL

6、運放電路

7、單穩態電路

8、同步時序電路

(15)數/模和模/數轉換器實訓掛箱

1、D/A轉換器

2、A/D轉換器

3、數控電位器

(16)綜合實用電路實訓掛箱

1、溫控電路

2、排風扇自動啟閉電路

3、光控電路

4、光控電路開關

5、航標燈

6、音樂門鈴電路

7、電子門鈴電路

8、電子報警器

9、音樂報警器

10、閃光燈

11、家用臺燈調光電路

(17)綜合實驗模板實訓掛箱（學生自編實驗）

(18)六位數顯示器實訓掛箱

1、允許清零

2、邏輯電平指示

3、邏輯電平輸入

(19)儀表板實訓掛箱

(20)燈頭板實訓掛箱

（5）設備配置清單

1、KM實驗主控屏1臺

2、鋼板結構實驗桌1張

3、MDZ-1二極管與三極管基本原理1塊

4、MDZ-2三極管基本放大器1塊

5、MDZ-3基本放大器1塊

6、MDZ-4正弦波振蕩器1塊

7、MDZ-5差動放大器與集成功率放大器1塊

8、MDZ-6三極管與場效應管基本放大原理1塊

9、MDZ-7集成運算放大器1塊

10、MDZ-8整流器與穩壓電源1塊

11、DG-9直流電路基本原理1塊

12、DG-10交流與磁電路基本原理1塊

13、DT-11基本定律定理1塊

14、SZ-12門電路1塊

15、SZ-13儲發器與編譯碼計數器1塊

16、SZ-14計數器運放與時基電路1塊

17、SZ-15數/模和模/數轉換器1塊

18、MDG-16綜合實用電路1塊

19、MS-17綜合實驗模板1塊

20、SZ-18六位數顯示器1塊

21、MS-19儀表板1塊

22、MS-20燈頭板1塊

23、萬用表、螺絲刀等工具1套

28、實驗指導書1套

29、學生凳50張

30、布線所需材料(全室) 1套
