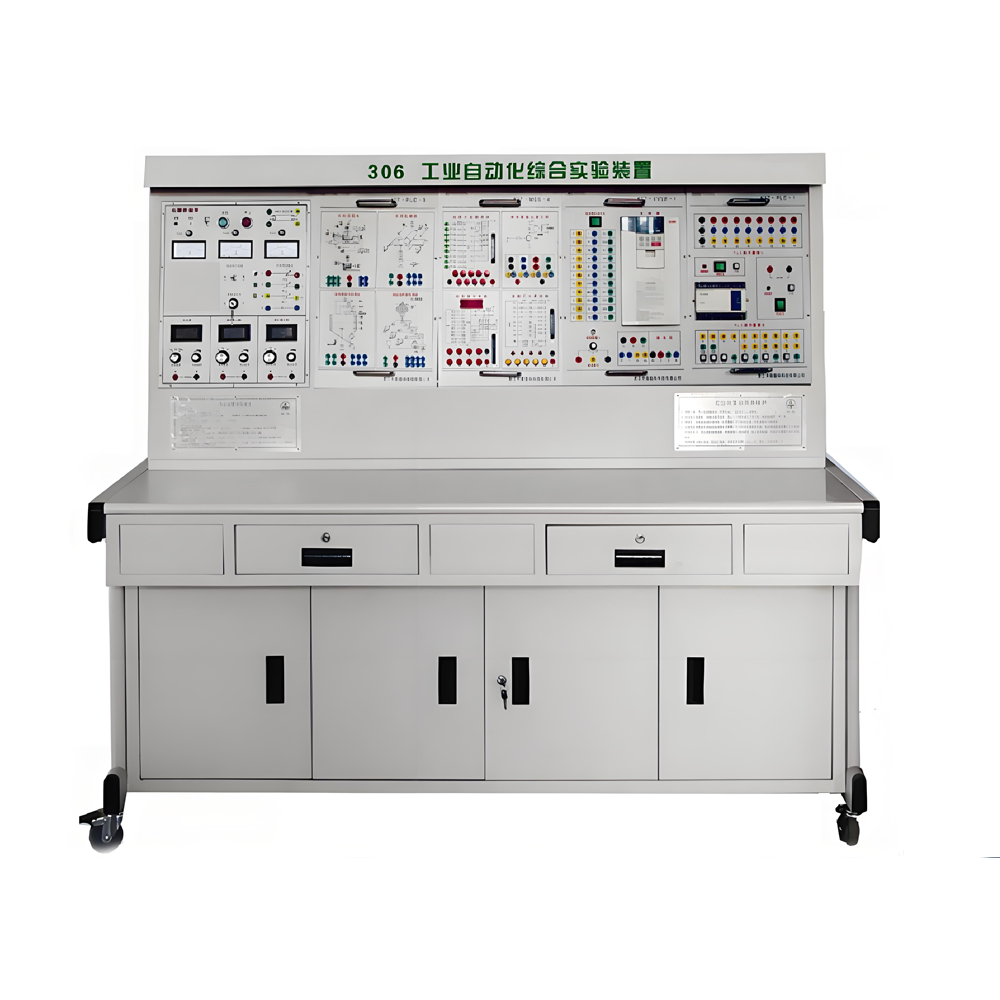

工業自動化綜合實驗裝置

   本裝置集電氣控制、可編程控制器（PLC）、變頻調速器、觸摸屏于一體，單元掛箱組合設計，結構合理，功能齊全，實驗方便。整套設備硬件、軟件配置齊全，每個機種都可以單獨進行實驗操作訓練，也可以進行可編程控制器（PLC）、變頻調速器、觸摸屏的組合功能應用實驗，使學生全面地，系統地掌握可編程控制器（PLC）、變頻調速器、觸摸屏的結構原理、組合配置、綜合應用、安裝操作及檢測維護。組建了485及計算機網絡，通過組態軟件MCGS、智能考核軟件、智能監控系統軟件與硬件配合，達到遠程監控、滿足職業技術考核

鑒定，對高技能人才進行職業培訓，讓學生實操訓練、編程訓練。充分體現了科學性、先進性，實現了信息化、網絡化、智能化、監控性、實時性、拓展性、互動性、系統性、安全性。屬“現代工業自動化系統”教學的先進設備。

二、主要技術參數：
1、輸入電源：AC380V±5%（三相五線）50HZ
2、額定電流：5A
3、環境溫度：-5℃-40℃
4、相對濕度：≤90%（25℃）
5、外形尺寸：1750×700×1626mm
6、PLC：西門子公司主機,

7、變頻器：西門子公司變頻器 0.75KW  380V三相

8、觸摸屏：昆侖通態7寸彩顯

三、系統特點

1采用模塊化掛箱方式，配備有交直流電源、測量?jī)x表，低壓電氣器件，裝有PLC模塊、變頻器模塊、觸摸屏模塊。實驗時將所需的模塊掛在實驗臺上即可。只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資，外形美觀

2 電氣控制線路元器件都裝在掛箱內部，將接線引出至面板上的安全插座；學生可自行接線、布線，構建控制系統,實訓特點明顯，同時具有一定的擴展性,操作方便、更換便捷,所有的元器件都通過導線引到安全插座上，學生接線時只需在插座上進行連線，有利于保護元器件,操作內容的選擇具有典型性、實用

性.

3 技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；

4裝置設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源的輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），可設定學生實驗時間，到點自動切斷電源，自動記錄誤操作次數，為學生實訓技能的考核提供了一個統一的標準,如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用

四、裝置配備

1實驗桌

雙層亞光密紋噴塑結構，掛箱式設計，冷軋鋼板、防火耐磨桌面板；下面設有存放儀器的柜子和存放工具用的抽屜，結實牢固、美觀大方。

2實驗臺

裝有3只鏡面精密指針式交流電壓表；實驗臺的供電急停按鈕和啟停開關控制，通過電壓表可分別指示電網的U_UV、U_VW、U_WU線電壓值。

3交直流電源

1．可調直流穩壓電源：0--30V連續可調，自動繼電器換檔，電壓表指示，自動過載保護、指示和自動恢復功能，電壓表指示。

    2．固定直流穩壓電源：直流24V輸出，自動過載保護，自動恢復。

3．交流電源：三相四線380V/220V輸出，電壓表電流指示。

4．提供過壓、過流、漏電保護電路，如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用

4實驗掛箱：

4．1電氣控制掛箱（2只）

提供熔斷器（5A）、交流接觸器、熱繼電器、電子式時間繼電器、按鈕開關（常開、常閉）、行程開關、變壓器、整流橋、能耗制動電阻三只(100Ω/50W用于異步電動機的能耗制動)、信號指示燈（紅、綠）、萬能轉換開關、選擇按鈕、三相開關等。

4．2可編程控制器主機模塊

4.2.1選用西門子的S7-200 的24點繼電器型PLC可編程控制器。

4.3 PLC模擬實驗掛箱（3只）

能完成基本指令的練習、模擬電機正反轉控制、模擬霓紅燈控制、電視模擬發射塔、交通燈控制系統、自動送貨裝車系統、水塔水位自動控制、自動成型機系統、多液體自動控制系統、自動沖壓機控制系統、電梯模擬控制系統、郵件自動分揀系統、自動洗衣機控制系統、電鍍控制系統、自動售貨機系統實驗。

4.4變頻器實驗掛箱

裝有德國西門子公司三相380V/0.37KW變頻器，將變頻器接線端子引至面板

安全插座上，并裝有實驗所需的電位器、開關按鈕等器件。

4.5觸摸屏實驗掛箱

以嵌入式低功耗CPU為核心（主頻400MHz）的高性能嵌入式一體化工控機。

該產品設計采用了7英寸高亮度TFT液晶顯示屏（分辨率 800×480），四線電阻式觸摸屏（分辨率4096×4096），同時還預裝了微軟嵌入式實時多任務操作系統WinCE.NET（中文版）和MCGS嵌入式組態軟件（運行版）。

7.配套PC/PPI編程電纜

8.三相異步電機：380V/Δ、180W、鋁合金外殼

9.實驗導線:安全型,防觸電.

五、實驗內容：

.可編程控制器(PLC)部分：

1、基本指令的練習

2、模擬電機正反轉控制

3、模擬霓紅燈控制

4、電視模擬發射塔

5、交通燈控制系統

6、自動送貨裝車系統

7、水塔水位自動控制

8、自動成型機系統

9、多液體自動控制系統

10、自動沖壓機控制系統

11、電梯模擬控制系統

12、郵件自動分揀系統

13、自動洗衣機控制系統

14、五相步進電機的模擬控制

15、電鍍控制系統

16、自動售貨機系統

17、繼電器控制實驗

變頻調速器部分

可作FR-E540型變頻器的所有功能實驗

1、變頻器的基本操作實驗

2、速度反饋系統實驗

3、速度定位系統實驗

5、并用操作運轉實驗

6、通訊操作運轉實驗

7、多段速度運轉實驗

8、程序運轉實驗

9、瞬時停電起動實驗

電氣控制部分

1、 接觸器點動控制線路
2、接觸器自鎖控制線路
3、點動控制又可自鎖控制線路
4、接觸器聯鎖正反轉控制線路
5、按鈕聯鎖正反轉控制線路
6、按鈕和接觸器雙重聯鎖正反轉控制線路
7、啟動順序控制線路(一)
8、啟動順序控制線路(二)
9、停止順序控制線路
10、兩地控制線路
11、手動接觸器控制串聯電阻降壓?jiǎn)?dòng)電路
12、時間繼電器控制串聯電阻降壓?jiǎn)?dòng)電路
13、接觸器控制Y-△降壓?jiǎn)?dòng)控制電路
14、時間繼電器控制Y-△降壓?jiǎn)?dòng)控制電路
15、異步電動機能耗制動控制線路
16、C620車床的電氣控制

觸摸屏：

觸摸屏組態控制三相電機啟動停止

觸摸屏組態控制三相電機正反轉

觸摸屏組態控制三相電機運行時間

觸摸屏組態控制變頻器調速

綜合部分：（實物）

1、PLC電動機單向點動控制

2、PLC電動機單向連續運轉控制

3、PLC電動機單向連續帶點動控制

4、PLC電動機多地控制

5、PLC電動機順序控制

6、PLC電動機雙重聯鎖正、反轉控制

7、PLC自動往復控制

8、PLC電動機串電阻降壓?jiǎn)?dòng)控制

9、PLC電動機Y-△降壓?jiǎn)?dòng)控制

10、PLC控制變頻器實驗

11、觸摸屏組態與PLC、變頻器綜合控制三相異步電動機。

12、觸摸屏組態與PLC、變頻器控制變頻恒壓供水系統（具備壓力采集及顯示功能）

13、觸摸屏組態與PLC、變頻器控制中央空調（具備溫度采集及顯示功能）

注：計算機由學校自備（本地采購售后服務方便）
