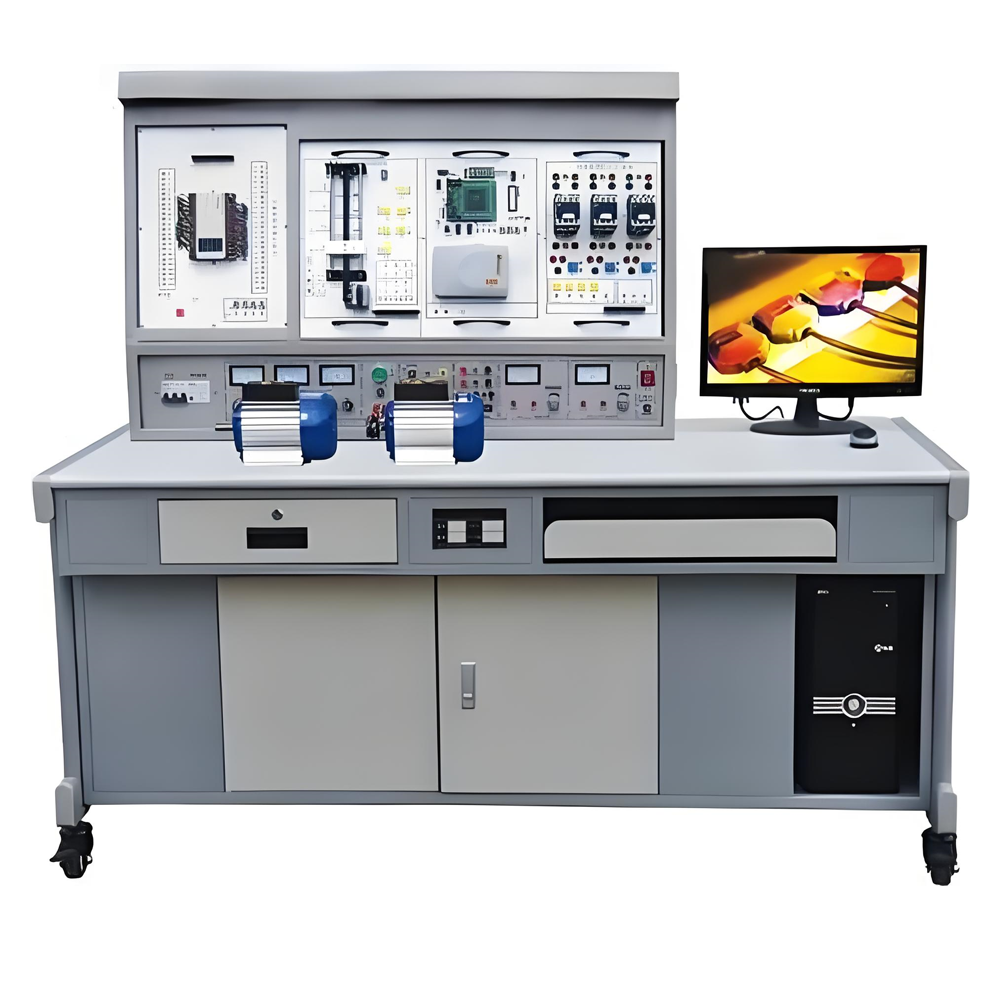

高級單片機開發實驗裝置（雙組型）

本系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《DJ-51系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學?？梢詮男枰霭l(fā)，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

一、系統組成：
·硬件：

（1）開發系統組成：單片機仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

（6）可選配邏輯分析儀；

·軟件：

系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

實驗臺、實驗桌：

實驗臺為鐵質雙層亞光鋼質噴塑。

外型尺寸：

1500*700*1400（mm）

 三、系統主要特點

（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，配有Keil-c仿真器K51U或其它型號仿真器。

（2）仿真C8051F 單片機（SOC）：選配DJ-C8051F 仿真系統，可對嵌入式系統C8051F 單片機（SOC）實驗、開發的。

（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（4）實驗開放性：實驗電路單元盡可能****開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；

 四、實驗項目

(一)軟件實驗
（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒灒?/span>

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 A、B、C口輸出方波實驗；

（6）8255 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（13）I2C儲存卡讀寫實驗；

（14）繼電器控制實驗；

（15）步進電機控制；

（16）8253方波實驗；

（17）小直流電機調速實驗；

（18）16*16 LED點陣顯示實驗；

（19）128*64 LCD液晶顯示實驗；

（20）8250可編程異步通訊接口實驗（自發自收）；

（21）8251可編程通訊接口實驗（與PC機）；

（22）單片機RS232/485串行發送實驗（雙機通訊）；

（23）單片機RS232/485串行接收實驗（雙機通訊）；

（24）DS18B20單總線溫度測量實驗

（25）壓力實驗；

（26）PWM實驗

（27）射極跟隨器

 (三)擴展卡實驗（選配）☆

（1）POD1擴展卡主持以下實驗：

·看門狗實驗

·紅外線遙控收發實驗

·165并轉串

·164串轉并

·查詢式鍵盤

（2）POD2擴展卡主持以下實驗：

       ·LM331 V/F、F/V實驗

·138譯碼

（3）POD3擴展卡主持以下實驗：

       ·串行EEPROM 93C46讀寫實驗

       ·I2C AT24C02讀寫實驗

       ·TLC549串行A/D轉換實驗

       ·TLC5615  10位D/A串行轉換實驗

       ·PCF8563  I2C日歷時鐘實驗

（4）POD4擴展卡主持以下實驗：

       ·ISD1420 語音錄放

（5）POD5擴展卡：

       ·40芯鎖緊大孔引出，擴展主板以外接口芯片用。

（6）POD1032擴展卡：

       ·主持Lattice公司：ISP1032E芯片實驗開發。

（7）POD1C3擴展卡：

·主持Atera公司：EP1C3T144芯片實驗開發。

（8）POD1C6擴展卡：

·主持Atera公司：EP1C6T144芯片實驗開發。

（9）CAN卡：CAN總線通訊接口實驗

（10）以太網卡：以太網TCP/IP協議接口實驗

（11）USB2.0卡：USB2.0通訊接口實驗。

說明：實驗項目打“☆”號為選配實驗。
