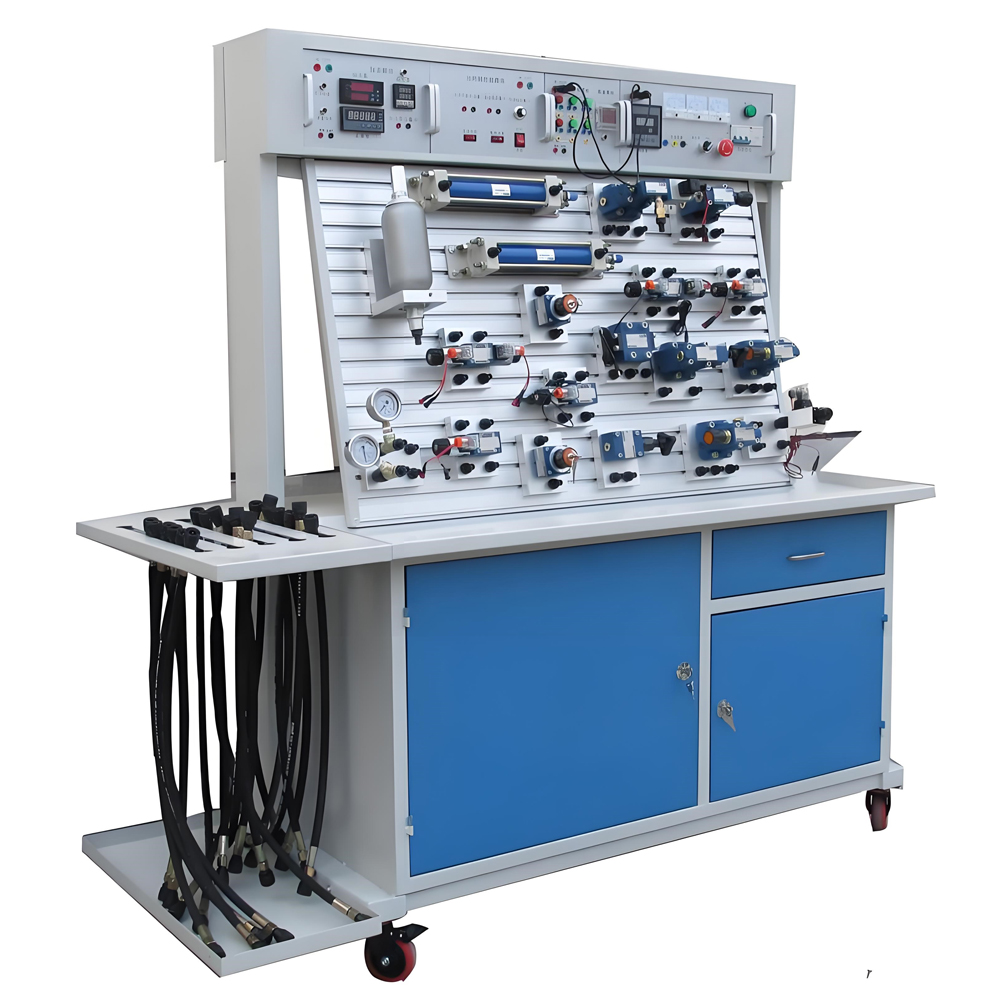

液壓氣動實訓設備，也稱為液壓與氣動綜合實訓裝置或液壓氣動綜合實驗臺，是專為高等院校、中等專業學校及職業技工學校的學生設計的實驗與教學平臺。這類設備結合了液壓傳動和氣動技術的特點，旨在通過實踐教學活動，幫助學生深入理解液壓與氣動系統的基本原理、結構組成、工作特性以及控制方法，培養學生的動手能力、設計能力和綜合運用能力。

 一、設備組成

液壓氣動實訓設備通常由以下幾個主要部分組成：

1. 實訓平臺：

   - 平臺主體多采用鐵質雙層亞光密紋噴塑結構，美觀大方且堅固耐用。

   - 平臺尺寸可能因不同型號而異，但一般具有足夠的空間供學生進行實驗操作。

2. 液壓泵站系統：

   - 系統額定工作壓力通常為6.3Mpa（部分設備可達更高壓力）。

   - 包括電機、泵裝置、油箱等組件，油箱附有液位、油溫指示計，以及吸油、回油濾油器、安全閥等附件。

   - 電機多采用三相交流電壓，功率和轉速根據具體設計而定。

3. 液壓元件：

   - 配置有常用的液壓元件，如液壓泵、液壓缸、液壓閥（如溢流閥、節流閥、換向閥等）等。

   - 這些元件多采用標準工業液壓元器件，性能可靠，且可方便、隨意地安插在實驗面板上。

4. 氣動元件：

   - 包括氣泵、氣缸、氣動閥等，用于進行氣動實驗。

   - 氣泵輸入電壓多為AC 220V/50Hz，功率和額定輸出氣壓根據具體設計而定。

5. 電氣測控單元：

   - 常采用可編程序控制器（PLC）作為核心控制元件，如三菱系列PLC，具有I/O口、繼電器輸出等功能。

   - 電氣測控單元還包括控制按鈕、繼電器模塊、電源模塊等組件，用于實現電氣控制功能。

6. 其他附件：

   - 包括連接管路、接頭、快速換接頭、測控儀表（如壓力表、流量計等）、專用實訓導線、實訓配件等。

二、功能特點

1. 模塊化設計：

   - 液壓氣動實訓設備采用模塊化結構設計，模塊之間可以獨立運行，也可以組合成綜合控制系統，方便設備的升級和擴展。

2. 快速可靠的連接方式：

   - 采用特殊的密封接口和快速換接頭，保證實驗組裝方便快捷，拆接不漏油，清潔干凈。

3. 精確的測量儀器：

   - 配備精確的測量儀器和方便的測量方式，使用簡單，測量精確可靠。

4. 電氣自動化控制：

   - 采用PLC與微機通訊技術，實現電氣自動化控制、可在線編程監控及故障檢測。

5. 豐富的實驗項目：

   - 包括液壓傳動基本回路實驗、氣動基本控制回路實驗、PLC控制實驗等多種實驗項目，滿足不同層次和需求的教學要求。

6. 綜合性強：

   - 集液壓、氣動、電氣控制及仿真技術于一體，是典型的電液氣一體化綜合實訓設備。

三、應用場景

液壓氣動實訓設備廣泛應用于各類職業院校、技工學校、科研機構以及企業的培訓中心等場所，是開展液壓與氣動傳動技術、液壓傳動與控制、液壓與PLC技術、氣動與PLC技術等課程實訓教學的理想設備。
